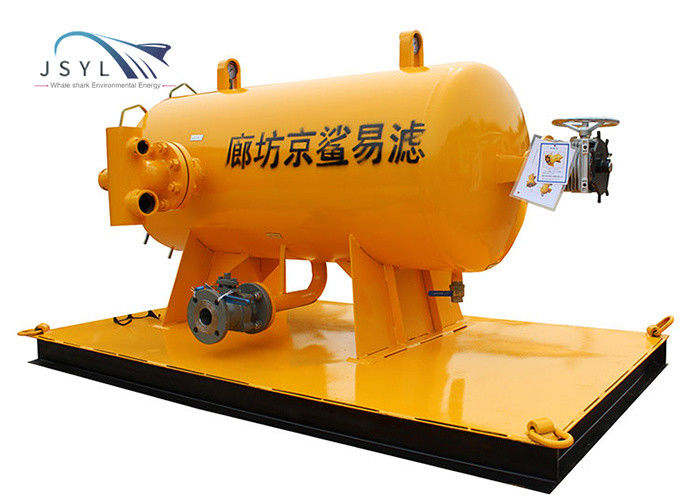

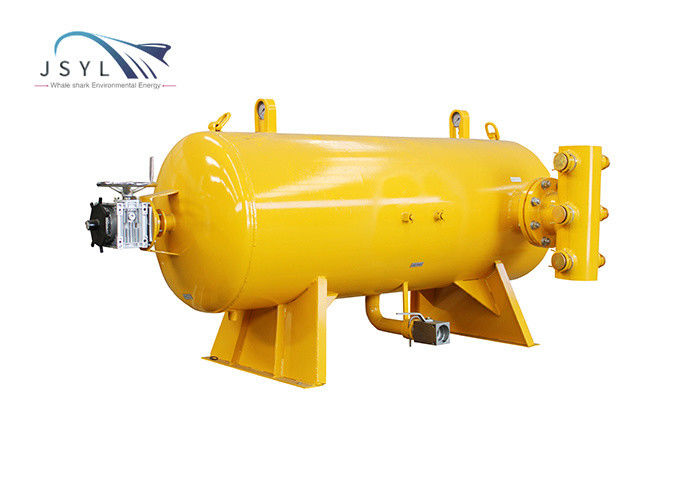

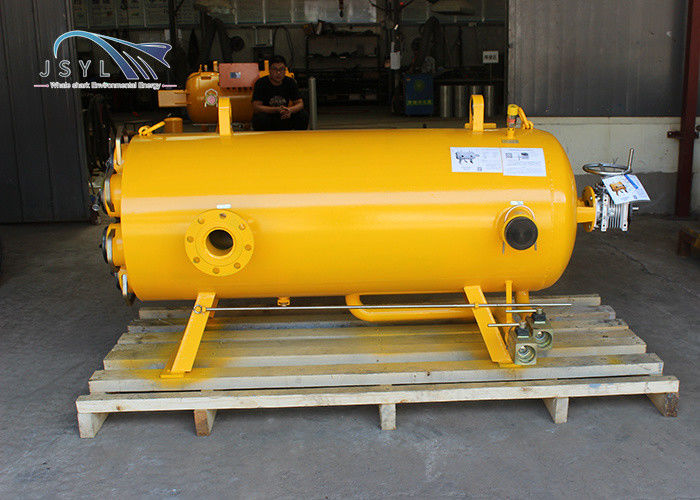

filtro manual horizontal de um remoinho de 20 mícrons
Descreva
O equipamento da série de JSYL pode filtrar para fora partículas contínuas em vários líquidos da água e da baixo-viscosidade (tais como líquidos refrigerantes feitos à máquina), reduzir a turbidez líquida, refinar a qualidade de água, reduzir a sujeira do sistema, as bactérias, as algas, a oxidação, etc., e mantém materiais limpos. A fim cumprir as exigências da operação de sistema e de processos a jusante para a limpeza líquida, pode igualmente ser usado para proteger rio abaixo o equipamento chave do bloqueio, da abrasão ou de sujar da partícula, e melhora a eficiência de funcionamento e a vida do equipamento chave.
Princípio de funcionamento
Os trabalhos do filtro são divididos no estado de filtração e no estado de remoinho da água de esgoto
1. Sob o estado normal da filtragem: o líquido incorpora o corpo da entrada líquida e é filtrado pelo elemento de filtro, as impurezas no líquido são depositadas na tela de filtro, o líquido filtrado é descarregado da tomada do líquido do corpo, e a válvula de água de esgoto está em um estado fechado;
2. estado de remoinho da água de esgoto: Depois que o dispositivo do filtro passou com os processos de filtragem normais múltiplos de N; as impurezas no líquido forem depositadas na tela de filtro, quando a pressão de entrada e a pressão da tomada para alcançar algum valor da pressão diferencial (≥0.5MPa); o dispositivo do filtro é aqui quando lave é exigido; o sensor inteligente da pressão transmite a informação ao sistema de distribuição do poder; o sistema de distribuição do poder está correndo; a válvula de dreno é aberta automaticamente; o braço de gerencio do remoinho gerencie inteligentemente, fazendo com que a placa do nó do remoinho gire 360 diplomas no sentido indicado pela seta (parada), sob a ação da diferença da pressão; os elementos de filtro são remoinhados um por um; a sujeira dentro do elemento de filtro é remoinhada e descarregada através da tomada da água de esgoto sob a condição de trabalho da força de reação; as extremidades de remoinho do processo; a válvula de água de esgoto é fechada automaticamente; o equipamento incorpora o estado normal da filtragem.
| PARÂMETRO DO PRODUTO | |||
| Especificações | Parâmetros do equipamento | Especificações | Parâmetros do equipamento |
| Modelo do equipamento |
JSYL-JDX-SD-DN100 |
Método de limpeza | Remoinho do elemento de filtro do equipamento próprio |
| Seleção de Shell | Aço carbono/de aço inoxidável | Formulário do elemento de filtro | a malha tecida Multi-camada aglomerou |
| Único fluxo da máquina |
60 m3/h
|
Número de elementos de filtro |
7 elementos
|
| Pressão avaliado | 1.6MPa/2.5MPa/4.0MPa | Precisão da filtragem | μm 20 |
| Viscosidade aplicável (cp) | 1-40cp | Temperatura aplicável (°C) | 0-95°C |
| Modo de operação | Controle inteligente totalmente automático | Substituição do elemento de filtro | Grande elemento de filtro da substituição da flange da tampa |
|
Componentes de remoinho
|
304 de aço inoxidável | Projeto do elemento de filtro | Substituição da tampa |
| Motopropulsor | Redutor composto | Interruptor de proximidade da posição | Indutivo |
| Lavando o nó | disco do nó da Sete-estrela | Calibre de pressão | Calibre de pressão sísmico |
| Ciclo da substituição do filtro | Parcialmente um ano/mais de um ano | Método da instalação | Vertical/horizontal |
Vantagem
1. Tamanho pequeno, grande fluxo, elevada precisão
2. remoinho em linha inteligente sem parada e fluxo contínuo;
3. O corpo substitui o elemento de filtro, projeto da rápido-tomada, fácil substituir;
4. estrutura de elemento do Multi-filtro; a precisão pode ser ajustada;
5. Pode ser verticalmente instalado/horizontalmente, que salvar significativamente o espaço da instalação
